Kompakt Trafo Merkezleri
Kompakt Trafo Merkezleri

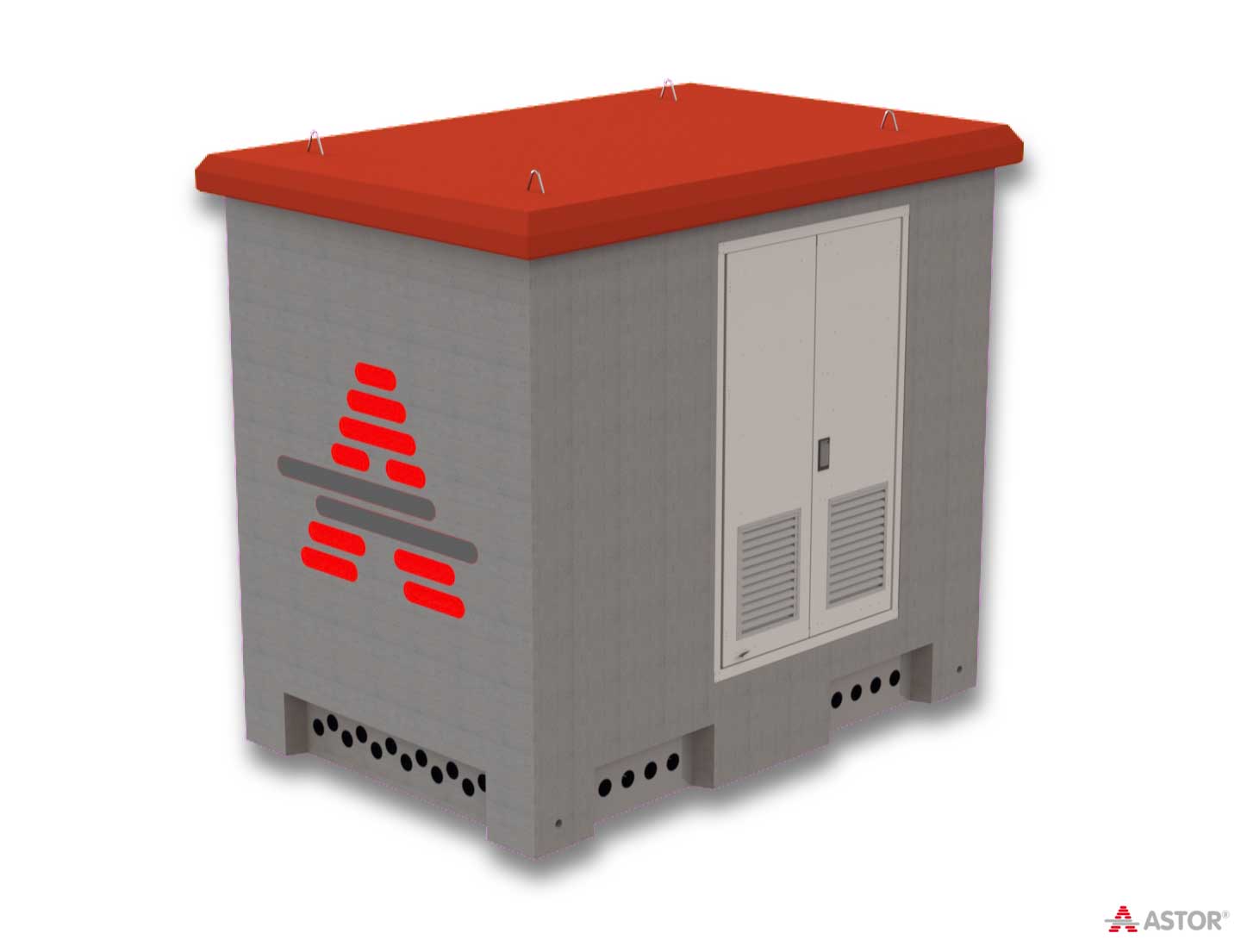

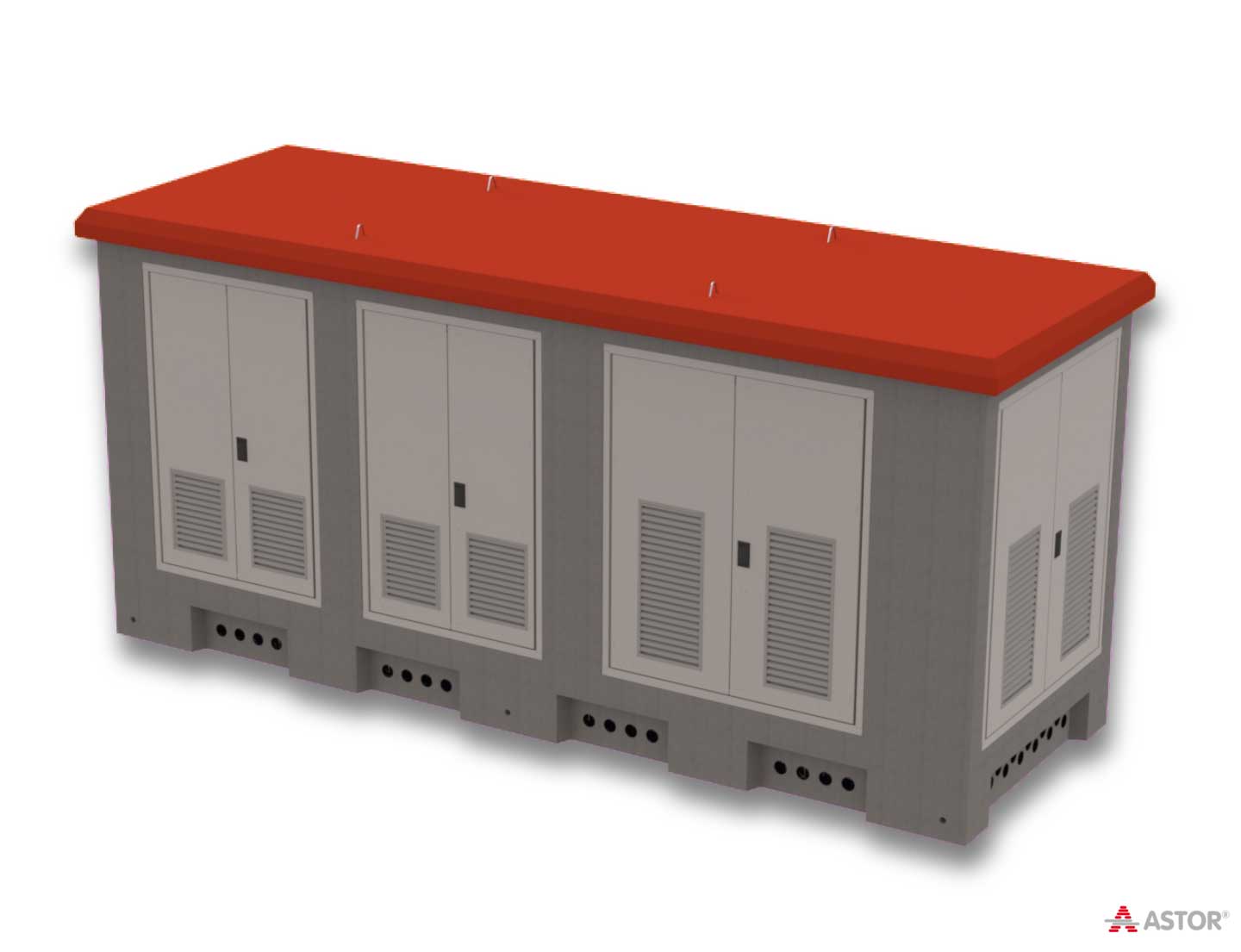

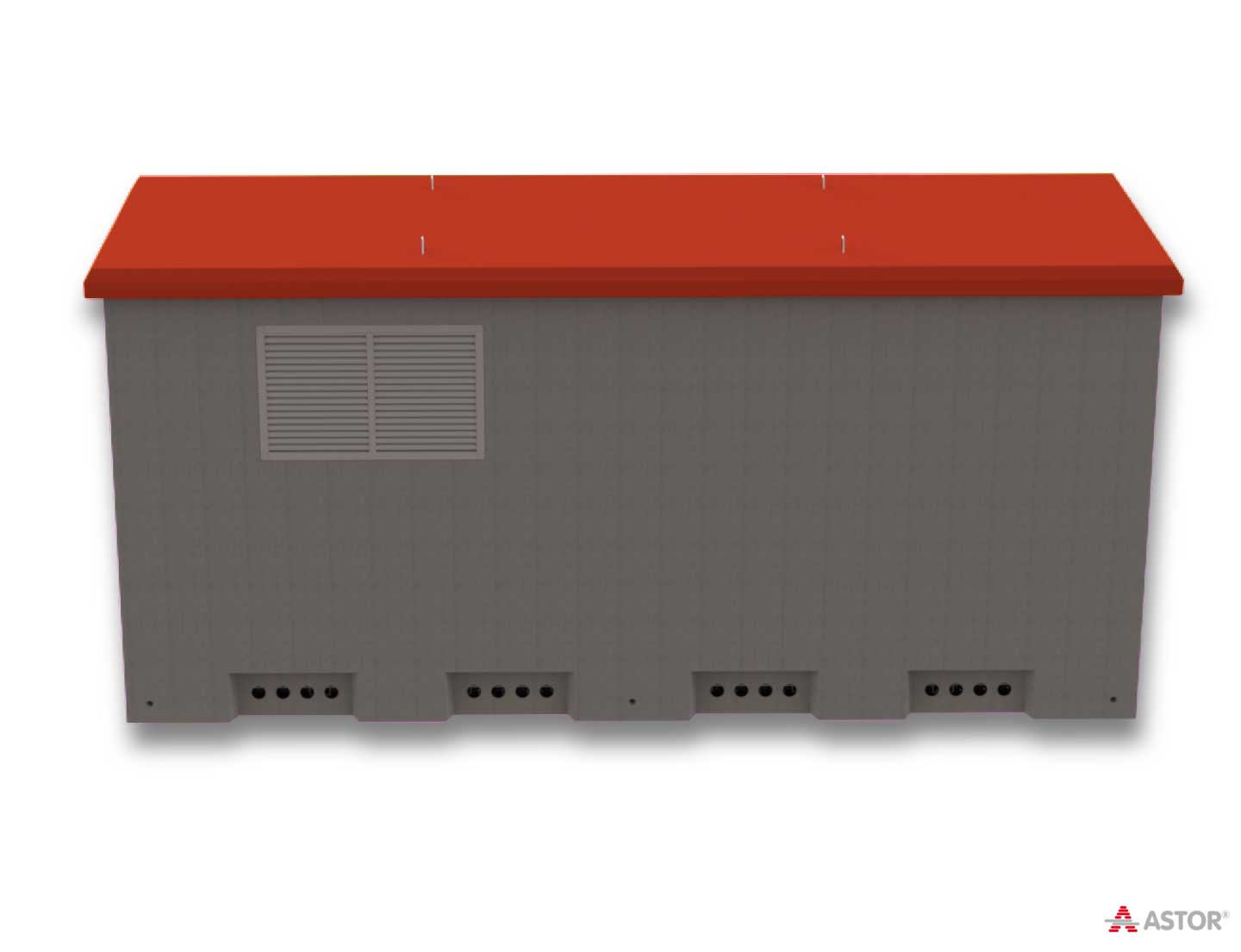

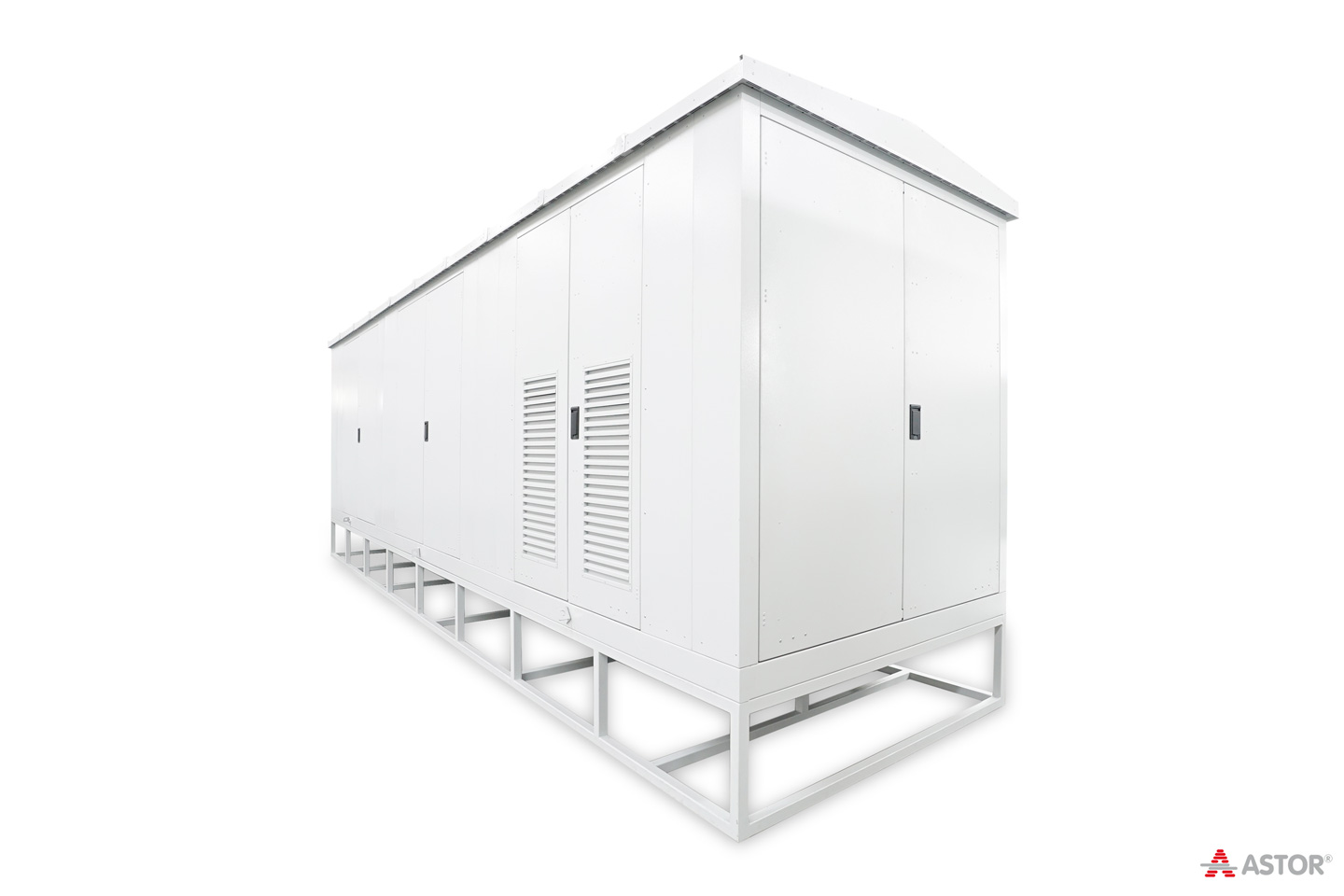

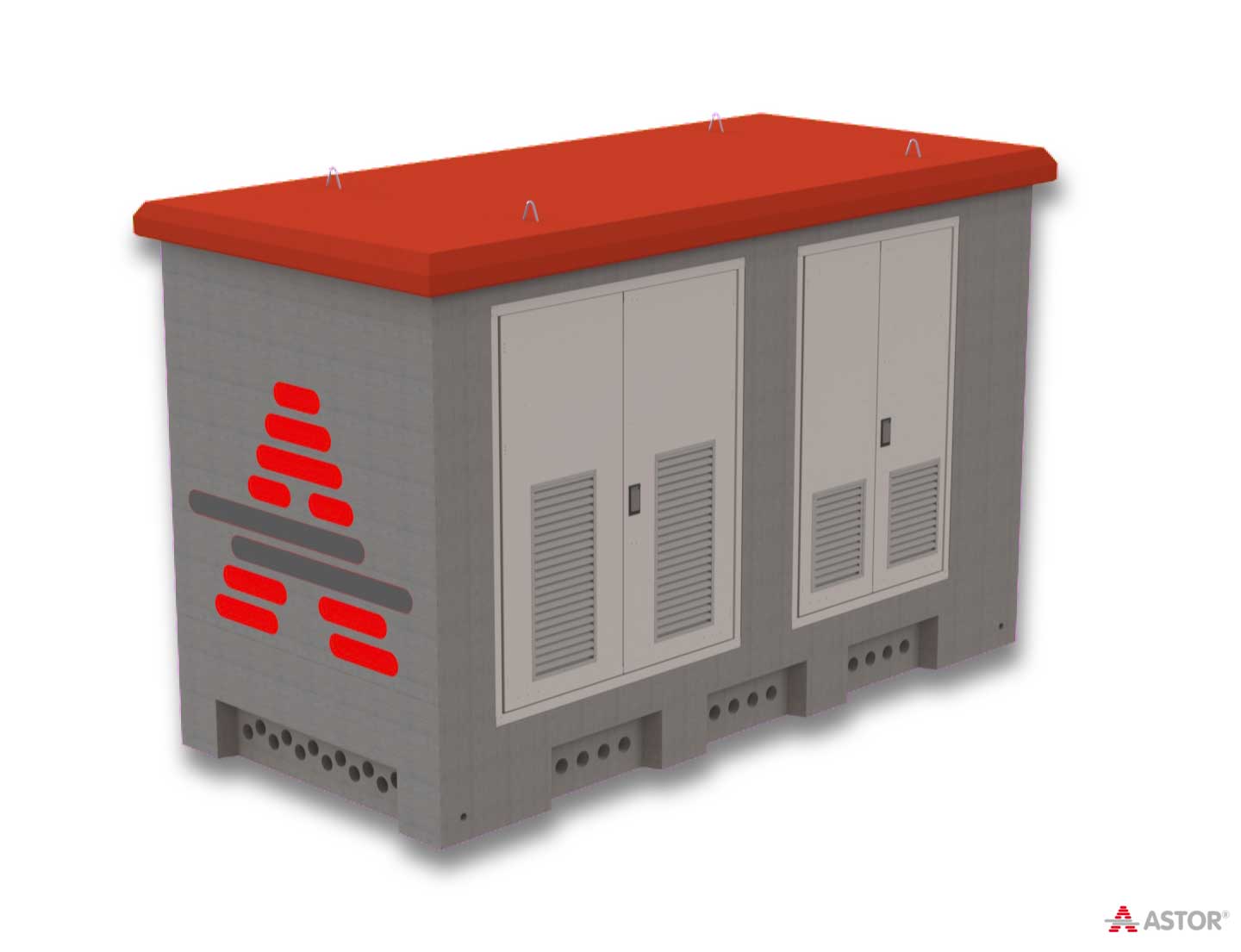

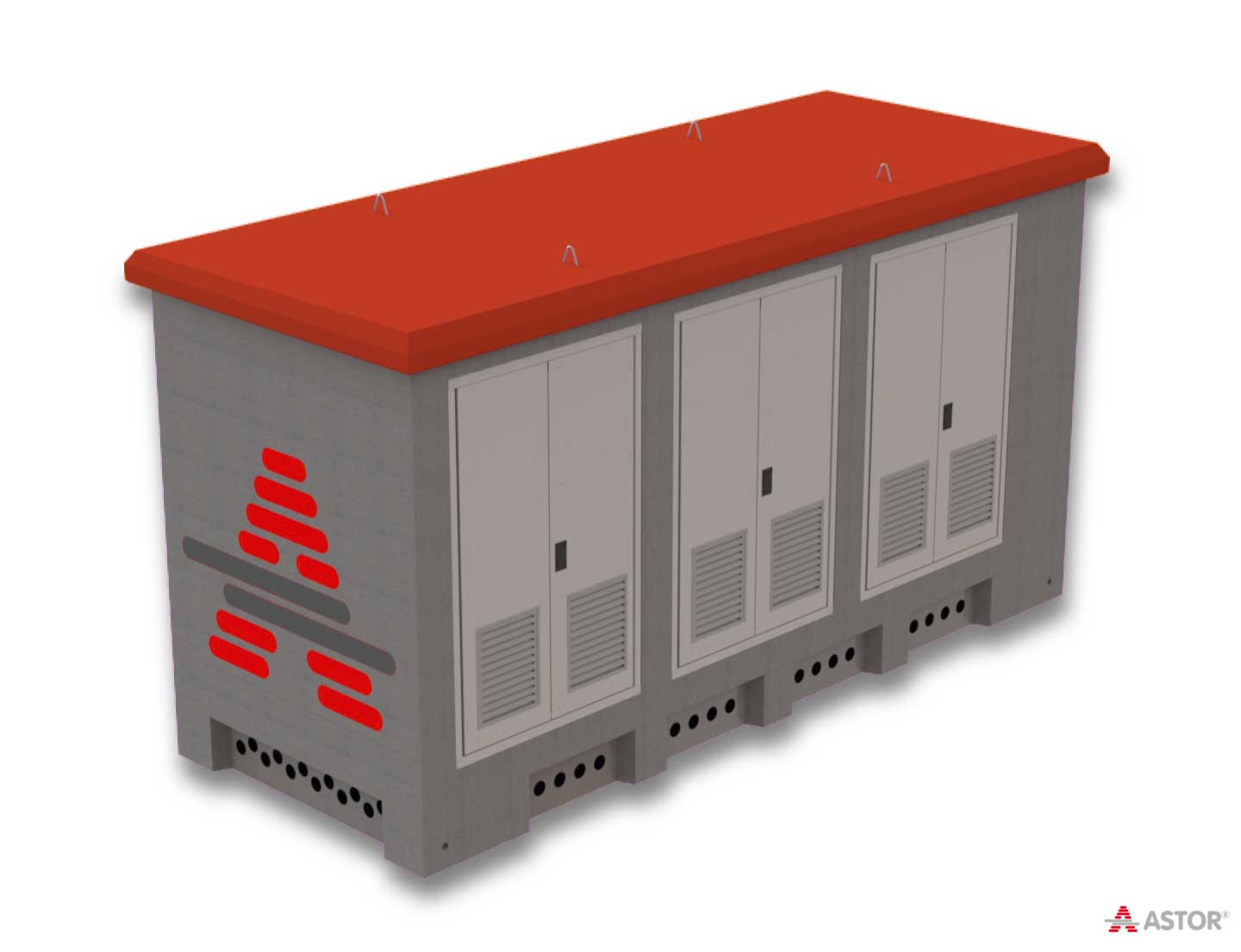

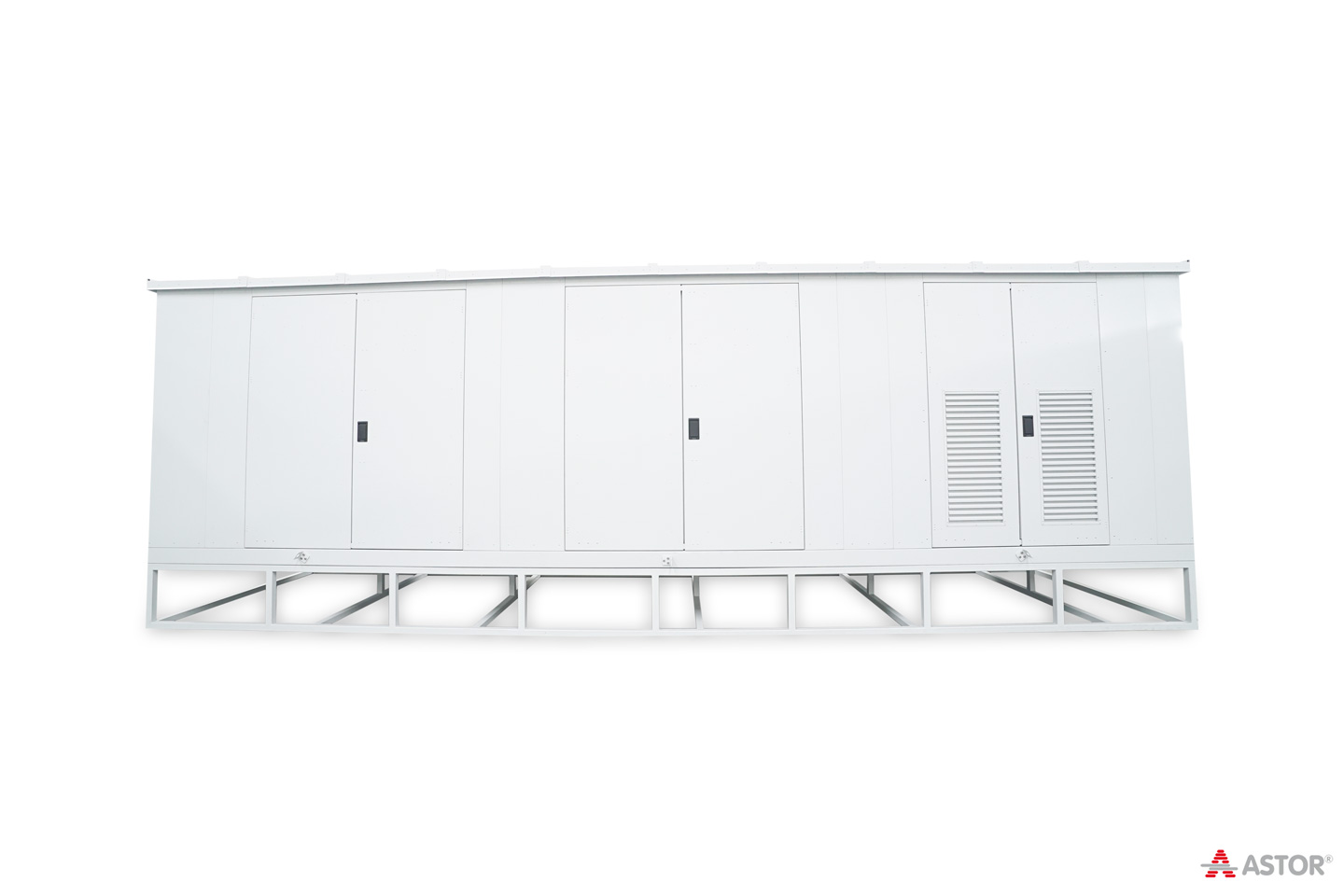

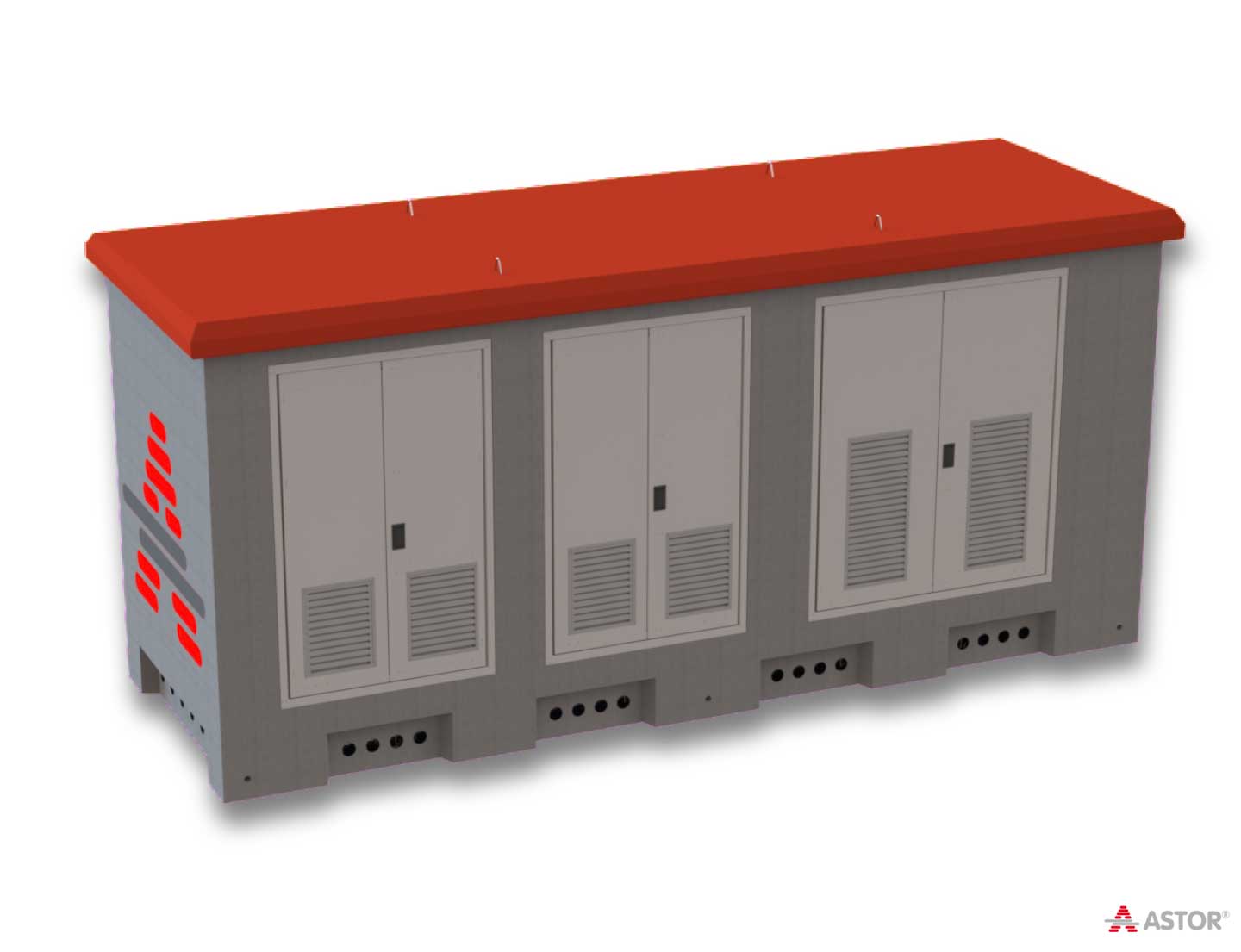

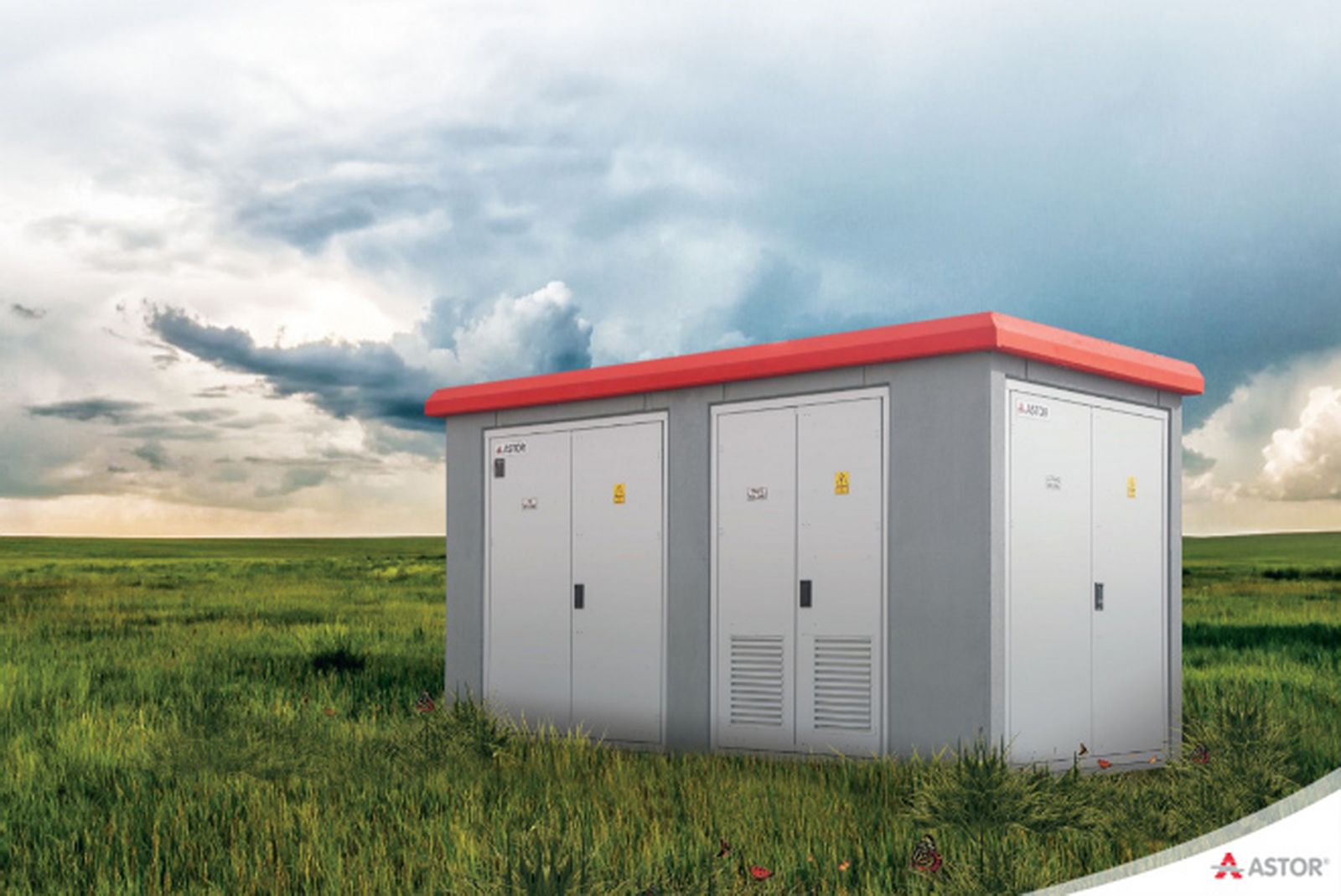

ASTOR marka OG/AG Beton Dağıtım ve Transformatör Merkezleri, 36 kV’a kadar olan sistem gerilimlerinde kullanılmak üzere beton mahfazalı, monoblok ve kompakt tip olarak tasarlanmıştır. Ürünler, TS EN 62271-202 (IEC 62271-202) standardına ve TEDAŞ MYD ilgili şartnamesine tamamen uygun şekilde geliştirilmiştir.
Standardın gerektirdiği tüm tip deneyler, yurt içi ve yurt dışındaki akredite laboratuvarlarda başarıyla tamamlanmıştır.

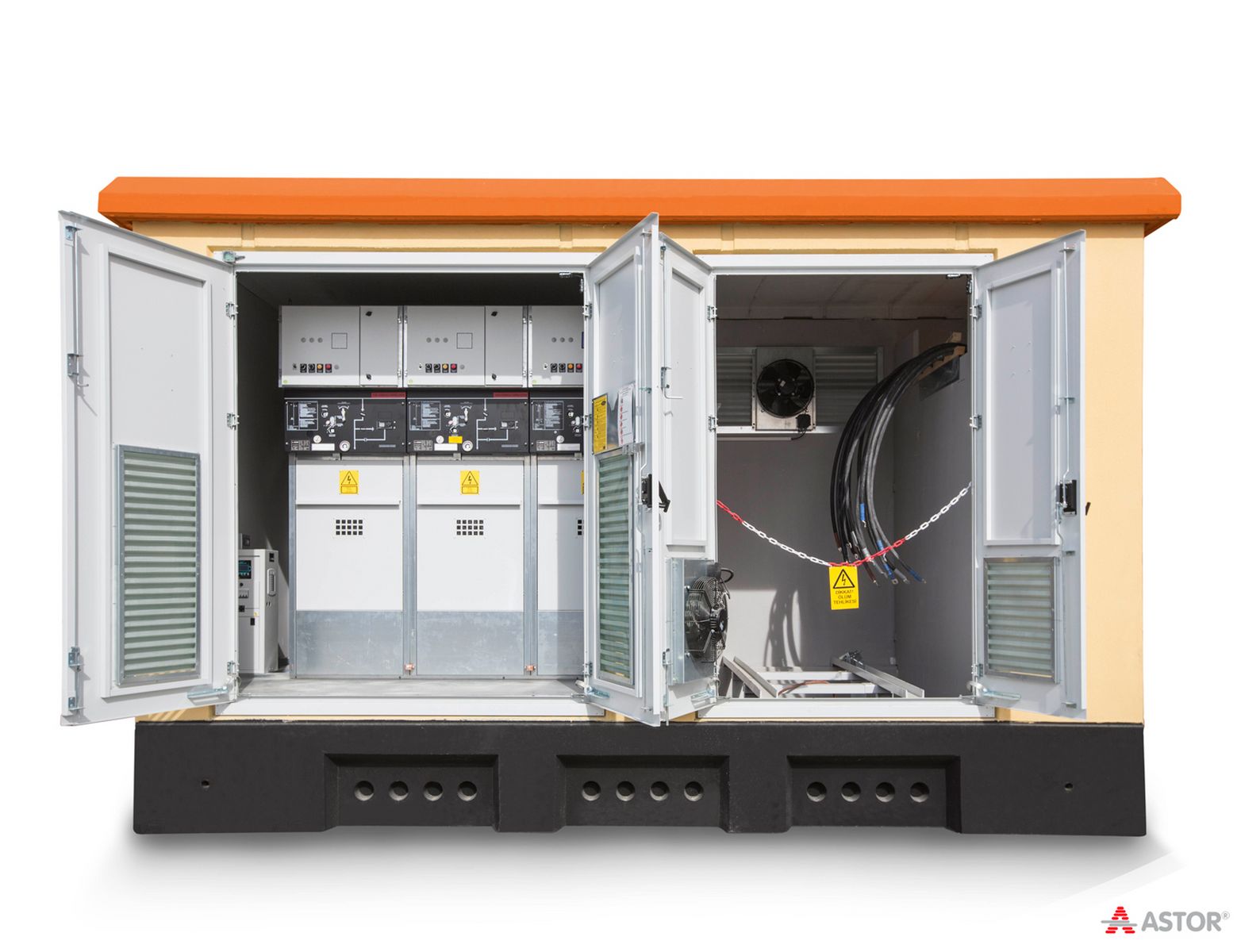

Beton Dağıtım ve Transformatör Merkezleri üç ana bölümden oluşmaktadır:
YG Anahtarlama Üniteleri Bölümü
OG Dağıtım Transformatör Bölümü
AG Dağıtım Panosu Bölümü
Her bölüm, birbirinden bağımsız erişim kapılarına sahip olup, ihtiyaca göre farklı kapı ve havalandırma panjuru konfigürasyonları yapılabilmektedir.
Kullanım Alanları:
- Trafo Merkezleri
- Dağıtım Merkezleri
- Endüstriyel Tesisler
- Rüzgar Enerji Santralleri (RES)
- Güneş Enerji Santralleri (GES)
- Kompanzasyon Tesisleri
- Su Pompa İstasyonları
- Jeneratör Kabinleri
Avantajlar:
- Monoblok yapısı sayesinde taşınabilir ve yeniden konumlandırılabilir
- Hızlı ve kolay montaj imkânı
- Estetik tasarımıyla çevreyle uyumlu
- Farklı renk seçenekleri
- Zorlu iklim koşullarına karşı yüksek dayanıklılık
- Uzun ömürlü kullanım
Teknik Özellikler
| ANMA GERİLİMİ (kV) | 36 |
| MAKSİMUM ANMA GÜCÜ (kVA) | 1000 ; 1600 |
| MAHFAZA SINIFI | 10 |
| İÇ ARK DAYANIMI | (AB) 16 kA-1 sn. |
| KORUMA DERECESİ | IP 23 |
| UYGULANAN STANDART | TS EN 62271-202 |
Ekstra Bilgiler
YAPISAL ÖZELLİKLER
Mahfaza
- Kompakt merkezin çatısı 2500 N/m2 yüke dayanıklıdır.
- Mahfaza en az 34 m/sn’lik rüzgar basıncına dayanıklıdır.
- Havalandırma panjurları ve kapılar içerden ve dışardan 20 Joule karşılık gelen bir mekanik şoka (IK10) dayanıklıdır.
- Mahfaza Sınıfı: 10
- Beton trafo merkezlerinin deprem şartlarına karşı güvenli olduğu kanıtlanmıştır.
Beton ve Çelik Donatı Özellikleri
- TS EN 206-1 standardına uygun C35/45 beton kullanılmaktadır.
- Betonda nitelik deneyleri periyodik olarak akredite laboratuvarlarda yaptırılmaktadır.
- TS 708’e uygun çelik donatılar kullanılmaktadır.
Havalandırma Panjurları, Kapılar ve Kilit Sistemleri
- Havalandırma panjurları ve kapılar 2 mm kalınlığında elektrostatik toz boya ile boyanmış galvanizli sac malzemeden üretilmektedir.
- Kapılar 120° açık konumda kalabilecek şekilde ve dışarıdan sökülemeyecek şekilde tasarlanmıştır.
- Kompakt merkezine ait tüm kilitler gömme ve dışardan sökülemeyecek ve tek bir anahtarla kilitlenebilecek özel bir yapıda tasarlanmıştır.
